彩色瀝青瓦是一種具有裝飾和防水雙重功能的新型屋面材料，基于上海市“平改坡”工程的成功實踐，原來一直存在滲水漏水頑癥的平屋面，通過設計改造成坡屋面，屋面材料選用色彩鮮艷、質輕性柔且有防水性能的彩色瀝青瓦后，使各種顏色、形狀和花紋的瀝青瓦通過有機結合，且結合坡屋面有效的防水系統，不僅美化了房屋的外觀，更是提高了屋面的耐用性，改善了居住的舒適性。由此，彩色瀝青瓦以其裝飾防水的雙重功能特點，在各類民用住宅、別墅的坡屋面防水工程領域的應用不斷擴大，且作為坡屋面的主選瓦材之一。
一、彩色瀝青瓦的性能與特點：
彩色瀝青瓦是以玻璃纖維氈為胎基，經浸涂石油瀝青(或改性瀝青)后，一面覆蓋彩色礦物顆粒，另一面撒以隔離材料所制成的新型瓦狀屋面防水片材。產品質量的控制與原材料的正確選擇、合理的產品配方及嚴密的生產工藝密切相關。
1.1 產品性能

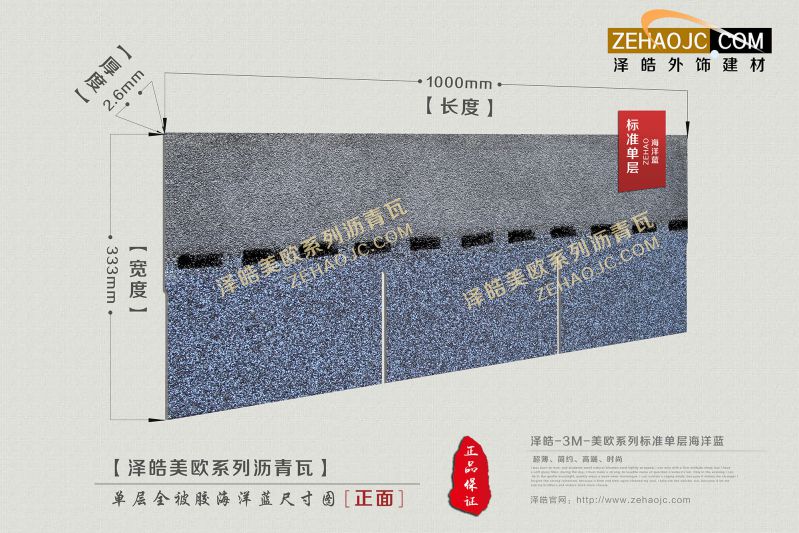

彩色瀝青瓦的規格為1000mmx333mm，厚度不小于2.8mm，產品形式一般為三垂片型單層瓦。我國的彩色瀝青瓦產品質量須符合國家建材行業標準《油氈瓦》( JC 503-92 )。國外的彩色瀝青瓦產品標準有歐洲標準EN544e1998、美國標準ASTMD3462等。
1.2 產品特點
(1)彩色瀝青瓦屬國家產業政策鼓勵發展產品。
(2)彩色瀝青瓦的色彩鮮艷豐富。
(3)彩色瀝青瓦的形狀多樣。
(4)施工簡單無污染，施工時無需熱源。
二、彩色瀝青瓦的屋面工程設計
彩色瀝青瓦屋面適用于防水等級為1l、III級的屋面防水以及屋面坡度不小于20%的屋面，尤其適用于民用建筑，如低、多層住宅和別墅建筑的坡屋頂屋面，其科學規范的設計方案與合理的施工工藝標準是非常必要的。
2.1 目前坡屋面工程設計規范
(1)《坡屋面建筑構造(一)》，圖集號為00( 03 ) J202-1。該圖集包括了彩以瀝青瓦等三類瓦材適用于全國各地區防水等級為II,l級的民用建筑坡屋面設計規范。
(2)《坡屋面建筑構造(有凜體系)》，圖集號為O1J202-2。該圖集為屋面面層是各種屋面瓦(板)的有凜體系坡屋面建筑構造設計規范。
(3)《平屋面改坡屋面建筑構造》，圖集號03J203。該圖集適用于既有建筑中橫墻承重的平屋面改為坡屋面建筑的設計規范。
(4)《屋面工程技術規范》(GB 50345-2004)。該規范規定彩色瀝青瓦屋面適用于防水登記為II、Ⅲ級的屋面防水。
(5)《屋面工程質量驗收規范》( GB 50207-2002)。該驗收規范說明瀝青瓦適用于防水等級II、Ⅲ級以及坡度不小于20%的屋面，并對瀝青屋面的有關尺寸作了相應的要求。
2.2 設計規范的要點
(1)彩色瀝青瓦坡屋面的適用防水等級應為Ⅱ、 Ⅲ級，其屋面的適用坡度20度( 1:5)。彩色瀝青瓦單獨使用時，應按Ⅲ級屋面防水等級處理;彩色瀝青瓦與防水卷材或防水涂膜復合使用時，應按Ⅱ級屋面防水等級處理。
當屋面坡度大于等于150度或經常受大風作用的屋面，彩色瀝青瓦施工時應酌情增加瓦材用釘?shù)臄?shù)量，必要時增加瀝青瓦粘接劑粘貼，以采取固定加強措施。但在實際應用中，考慮到瀝青瓦產品的厚度較薄(2.6mm )，且采用單層瓦施工，工法采用釘粘結合，因此，瀝青瓦屋面的適宜坡度一般宜在)1:3,這主要是考慮到該屋面坡度更有利于排水暢通，提高屋面的防水功能。當屋面坡度在1:5:4之間時，瀝青瓦不面應增設有效防水層。
(2)在“平改坡”有凜體系坡屋面構造中，包括木凜條、順水條及木望板等應選用Ⅰ、Ⅱ級木材，其含水率毛18%。凡外露的金屬與木材的配件均須作防銹、防腐及表面涂層處理。
(3)在坡屋面建筑構造中，有保溫層情況下，應鋪筑35厚的C15配筋細石混凝土找平層;無保溫層的晴況下，應鋪筑1:2.5：3.0和水泥砂漿(須加鋼絲網)找平層;其厚度不宜低于25mm 。
(4)彩色瀝青瓦坡屋面設計中對于細部構造，都應根據“連續、密封、加固、適變”的原則，進行針對性設計，并提出細部構造大樣，而在施工中，應認真按圖施工，嚴格要求，精心操作。
三、彩色瀝青瓦的施工應用
坡屋面相比于平層面其建筑構造更為復雜，而“平改坡”屋面與新建坡屋面在其構造上又有所不同。因此，對于坡屋面各類節點的設計與鋪設方法，包括產品及輔助材料、鋼釘、粘接劑、配套施工工具等的選用，均應作詳細規定，以確保工程的施工質量。如果防水設施不到位，細部構造考慮不周，就極易發生漏水現象，而這更難于維修，可能形成新的屋面質量通病。
3.1 提高屋面基層的結構剛度
在“平改坡”工程中，屋面基層通常采用的木望板，應牢固平整并具有一定的強度，這是彩色瀝青瓦鋪設的基本要求。因木材干縮濕脹引起變形較大的基層會直接影響到涸青瓦的鋪貼質量，特別是在瓦片搭接縫處，會因木望板的變形導致出現翹邊，張口等缺陷，而在釘子部位，會因基層變形引起錨固松動，嚴重時發生滲水現象。
在現澆鋼筋混凝土坡屋面上，應視防水等級要求以及有、無保溫層結構的情況，選擇相應的找平層。兩種找平層在施工及養護過程中應該精心操作防止基層出現諸如起皮、起砂或裂縫等缺陷。這里特別強調的是必須確保水泥砂漿或細石混凝土找平層的厚度與強度，就是要確保鋼釘進入基層有足夠的深度以及鋼釘在基層中有足夠的抗拔力。
3.2 確保基面平整
屋面基層平整、牢固是彩色瀝青瓦鋪設的基本條件，基層平整不僅有利于屋面排水暢通，而且可使瀝青瓦的裝飾效果達到最佳。對于木望板來說主要是應選用經過干燥處理的優質木材，并在鋪設時做到拼縫對齊、表面平整。對于細石混凝土或水泥砂漿找平層而言，主要確保他們的厚度與強度等級。
無論采用何種基層，其表面平整度用2m直尺檢查，最大間隙不應大于5mm。
3.3 注意細部構造，防止節點滲漏
① 節點滲漏是各類防水屋面質量的通病之一，坡屋面因其坡度較大且構造復雜，其細部構造是屋面防水的薄弱環節。如防水措施不到位極易發生滲漏事故。所以注重細部構造的防水措施是保證瀝青瓦坡屋面工程質量的關鍵。
② 細部結構包括屋面天溝、檐溝、泛水、天窗、變形縫及伸出屋面管道等。或因排水坡度不夠，或因設防措施操作不當，或因沉降位移導致開裂，或因變形縫因溫差變化引起防水層斷裂，都會造成滲漏現象，所以應根據防水設計原則和屋面工程質量驗收規范，并結合瀝青瓦屋面的自身特點，在設計與施工中給予充分的注意。
③ 在天溝、檐溝、變形縫等部位，須增設附加防水層，并確保附加防水層應伸人壓頂內部且不小于80mm，交接重疊處要用密封材料封嚴密實。
④ 在女兒墻或山墻等泛水處，瀝青瓦應鋪貼在立面上且高度應不小于250mm，收頭部位均須固定密封。
⑤ 處理伸出屋面的煙囪、管道等部位，管道與找平層間應預留凹槽，并嵌填密封材料，收頭處須用金屬箍箍緊，并用密封材料封嚴密實。
⑥ 變形縫是屋面應力變化最集中的部位，所以防水設防時應充分考慮變形的幅度，設置能滿足變形要求的附加卷材防水層。
3.4 規范瀝青瓦的鋪貼方法

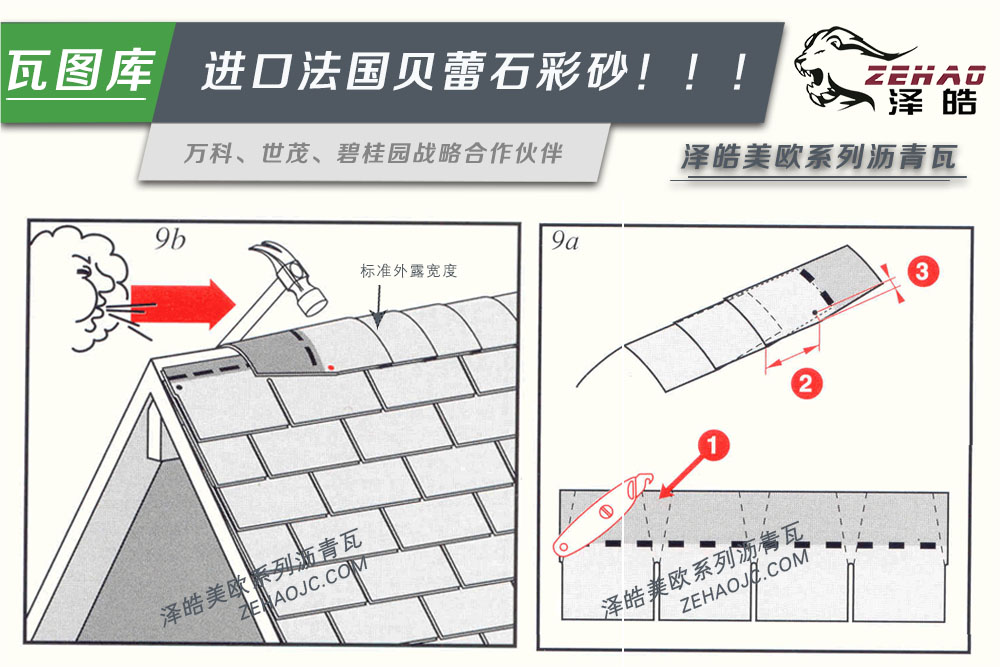

瀝青瓦的鋪設采用釘粘結合，并以釘為主的施工方法。鋪貼瀝青瓦中的關鍵是必須先在基層上彈水平及垂直線各一條，垂直方向的中心線與屋脊垂直，第一條水平線要確保與屋脊線平行。鋪設瀝青瓦時，要保持每張瓦片的頂部與所彈的水平線吻合，側邊則應保持與垂直線吻合，上下兩排的瀝青瓦鋪設采取錯縫搭接，這樣可以有效確保鋪設的瓦面整齊、橫平豎直、接縫嚴密。

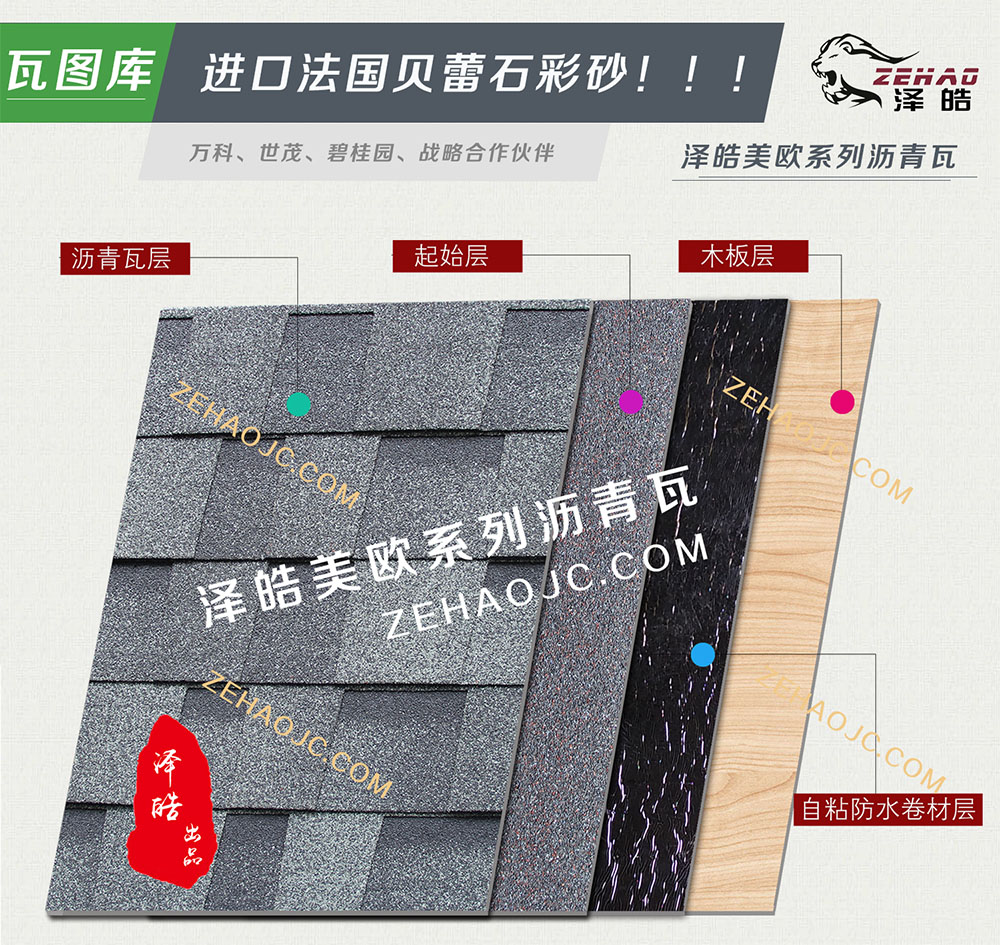

必須注意的是，初始層瓦須去掉瓦裙后，將自粘膠的面朝上并偏向檐口處，與屋面基層接觸的面滿涂瀝青瓦粘接劑，沿屋面的坡底處直接鋪設并用鋼釘固定在基層上，然后依次鋪貼瓦片。固定瀝青瓦的專用鋼釘須符合規范要求，并應深人屋面基層至少20mm，以確保錨固質量。當屋面坡度大于等于150度或常受大風作用的坡屋面，應酌情增加瓦材用釘?shù)臄?shù)量，同時輔助于適量的瀝青瓦粘接劑粘貼，當冬季進行瀝青瓦鋪設時，瓦片上的自粘膠帶因低溫無法及時、有效發揮作用時，也應適量增加瀝青瓦粘接劑輔助粘貼，涂抹粘接劑時應薄而均勻，避免過厚或不平整引起瓦面搭接產生空隙及高溫時流淌污染瓦面。
3.5 防止瓦片脫落
在沿海及大風地區尤其要注意瓦片脫落問題。彩色瀝青瓦的固定在一般情況下，每張瓦片不少于4-5個釘子(三垂片型用4個，四垂片型用5個;若屋面坡度大于150度或常受大風作用時，則應增加至6-7個釘子。在水泥基層上，其鋼釘直徑應不小于2.67mm，釘帽直徑不小于9.5 mm，釘子長度一般為25-32mm的鋪釘時，釘子須垂直打人以確保錨固質量
彩色瀝青瓦作為坡屋面的主選用材之一，其市場前景十分廣闊。我國生產的彩色瀝青瓦質量水平已接近國外同類產品，某些性能還有所超越，目前正在研制開發更具立體感的疊層彩色瀝青瓦，單片套色瀝青瓦等新產品，相信隨著產品標準的修訂出臺和施工技術規范的不斷完善，必將有助于確保彩色瀝青瓦的健康發展。
